一、設備概述

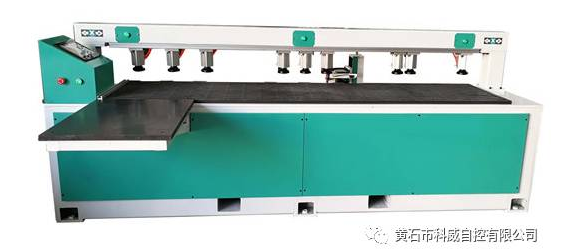

全自動側方打孔機主要是用來解決數控開料機無法打側孔、普通氣動排鉆打孔精確度不高、需要反復定位的問題。這款設備簡單實用，各種孔位模式隨意選擇，紅外線感應，見孔就打，對操作人員技術要求不高，簡單易學，零出錯，真正擺脫了傳統加工方式對排鉆大師傅的依賴，既降低了人工成本，又提高了效率，避免了因人工失誤造成的浪費。該方案適用于中小型板式家具加工廠。
二、全自動側方打孔機工藝特征
1.全自動側方打孔機是一款經濟實用的板式家具水平孔打孔設備，配合開料機組成板式家具生產線，可以取代傳統的推臺鋸和排鉆。
2.通過自動掃描完成生產，不需要找專門的排鉆師傅。大大節省了人工成本。
3.與智能家具設計生產軟件完美結合，真正實現智能化生產，精度高，速度快。
4.伺服驅動傳動力更強，斜齒條傳動，運行更穩定、精度更高。
5.系統：簡單、方便、易學，用戶能很快靈活掌握設備使用方法，獨立性強
6.整機采用鋼結構無縫焊接，性能強，不變形
三、控制系統概述
此次設計采用KEWEI 科威LP2-18M14T 的PLC 作為整個系統的主控部件，0.75KW 伺服和0.4KW 伺服來控制左右行走和定長打孔，7 寸觸摸屏主要負責數據顯示、參數設置，為保證精確性還配備了紅外激光頭來確保位置的準確性。
四、總結
(一)系統優點
1.采用LP2 系列產品有較完善的脈沖輸出指令系，同時此系列的產品有較高的性價比，此系統經過現場測試定位精度高，運行速度快。
2.通過專用的視窗可以任意增減系統功能，更改升級方便。
3.觸摸屏人機交互界面，方便參數設定和查閱。
4.設備利用自動掃描模式，通過激光探頭產生的信號，記錄需要打孔的位置信息使用到DHSCMOV 指令;保證定位精準。
5.PLC 利用本體的DDRVIA 絕對定位指令完成定位打孔的功能。
(二)此設備能解決的問題
1.切割工件尺寸和圖紙尺寸和圖紙尺寸有誤差
2.精度有誤差，相同尺寸、每一張切割板的尺寸有誤差
3.精度不穩定、相同尺寸在機器不同位置切割出來的板件尺寸大小不同
4.切割崩邊
5.板材定位精度，重點在于正反面打孔有誤差
6.如果傳統的精密據和雕刻機下料出以上問題，整臺機器就只能報廢、以上故障的機器切割的工件將無法組裝一個合格的櫥柜衣柜，不僅浪費時間、減少訂單、而且影響商家信譽。
